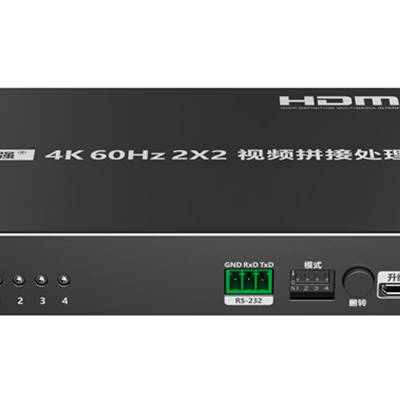

4画面拼接屏视频处理器-4K大屏幕拼接图像处理器LQ144VW

LQ144VW为4K@60Hz 2x2视频拼接处理器，可实现1路HDMI信号输入，4路HDMI信号输出。支持1x1/1x2/1x3/1x4/2x1/3x1/4x1/2x2多种拼接模式，可通过RS-232或拨码开关进行设置。

产品灵活适配不同安装需求，可广泛应用于安防监控、户外广告、家庭娱乐及教育培训等领域。

产品特点

1. 1路HDMI信号输入，4路HDMI信号输出

2. 支持3840x2160@60Hz分辨率，并向下兼容

3. 多种拼接模式选择，如：1x1/1x2/1x3/1x4/2x1/3x1/4x1/2x2等

4. 支持拨码开关切换拼接模式

5. 支持RS-232控制指令设置拼接模式

6. 支持3.5mm 左/右声道音频分离输出

7. 在2x1/2x2模式下支持上层液晶屏倒放，HDMI1/HDMI2页面图像180°翻转

8. 可通过Micro USB进行固件升级

9. 防雷击，防静电，防浪涌保护

10. 即插即用，无需安装驱动

连接说明

1)通过HDMI线将拼接器分别与信号源、拼接屏相连。

2)根据拼接屏数量，可通过拨码开关选择匹配的拼接模式。

3)使用RS-232时，需将拨码设置为“1111”，通过串口指令可切换不同拼接模式。

4)如需单独输出信号源音频，请使用3.5mm音频线连接音箱或功放。

5)连接电源，产品开始工作。

RS-232控制

将接线端子插入拼接器并连接到外部设备，3个引脚为GND/RxD/TxD，可以通过

RS-232指令进行拼接模式设置。默认配置如下:

波特率：9600

数据位：8

停止符：1

奇偶校验：0

1)“\n” 即换行符。

2）拼接模式可通过“RS-232”或“拨码开关”进行切换。仅当拨码开关设置为

“1111”时，才能通过RS-232指令进行拼接模式切换。

3）2x2翻转模式：

①拔码开关在0110模式下，输入控制指令ES 201\n实现图像180°翻转，输入控制

指令ES 200\n恢复；

②拔码开关在1111模式下，输入控制指令ES 0110\n，切换到2x2模式，再输入控

制指令ES 201\n实现图像180°翻转，输入控制指令ES 200\n恢复；

4) 2x1翻转模式：

①拔码开关在0001模式下，输入控制指令ES 201\n实现图像180°翻转，输入控制

指令ES 200\n恢复；

②拔码开关在1111模式下，输入控制指令ES 0001\n，切换到2x1模式，再输入控

制指令ES 201\n实现图像180°翻转，输入控制指令ES 200\n恢复；

5) 在拨码开关“1111”模式下，以RS-232设置的模式为优先，不在“1111”模式下

而在使用的几个档位以拨码开关为优先。没有使用的拨码开关状态默认为0000模式，

在拨码开关“1111”模式下，使用串口指令设置后将带记忆功能，会显示***的串

口指令设置模式。
